// Mit dem folgenden Code kann man Bitmaps verbiegen. Soll heißen, man kann
// Bitmaps an eine bestimmte Schablonenform anpassen. Als Schablone dient
// eine schwarz/weiß Vektorgrafik in einem Metafile (*.wmf oder *.emf), damit
// scharfe Konturen bei den verschiedensten Größen gewährleistet sind. Die
// Schablone sollte möglichst fließende Umrisse besitzen und keine spitzen
// Ecken, Durchbrüche oder senkrechte Einbrüche haben, um abgehackte
// Übergänge oder Dopplungen zu vermeiden.

richtig	falsch

(siehe aber weiter unten "Erweiterung")

// Die Schablone wird zunächst mittels "PlayEnhMetaFile" an die Bitmapgröße
// angepasst, kann aber über Regler (TTrackbar) verändert werden.

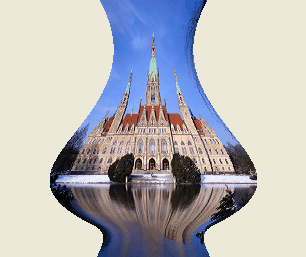

Source (bmp)	Schablone (wmf)	Dest (bmp)
(Originalgrößen)

// Getestet mit D4 unter XP

unit Unit2;

interface

uses
  Windows, SysUtils, Classes, Graphics, Controls, Forms,
  StdCtrls, Buttons, ComCtrls;

type
  TForm1 = class(TForm)
    Button1: TButton;
    Trackbar1: TTrackbar;
    Trackbar2: TTrackbar;
    Trackbar3: TTrackbar;
    procedure FormPaint(Sender: TObject);
    procedure FormCreate(Sender: TObject);
    procedure FormDestroy(Sender: TObject);
    procedure Button1Click(Sender: TObject);
    procedure TrackBar1Change(Sender: TObject);
  private
    w, h, lks, o, b3: integer;
    Dest, Source: TBitmap;
    ps, pd: PBytearray;
    sperre: boolean;
    wmf: TMetafile;
    Farbe: TColor;
    r, g, b: byte;
    f: single;
  public
    procedure go;
    procedure Grundstellung;
    procedure wmfladen(s: string);
    procedure doit(bm: TBitmap; mf: TMetafile; waag, senk, ob: integer);
  end;

var
  Form1: TForm1;

implementation

{$R *.DFM}

procedure TForm1.doit(bm: TBitmap; mf: TMetafile; waag, senk, ob: integer);
var
  hlp: TBitmap;
  x, y, links, breit, br, ho, lin, obn: integer;
begin
  SetStretchBltMode(bm.canvas.handle, STRETCH_HALFTONE);
  hlp := TBitmap.create;
  hlp.pixelformat := pf24bit;
  hlp.width := bm.width;
  hlp.height := bm.height;
  lin := lks + waag;
  obn := o + senk + ob;
  br := w - waag;
  ho := h - senk + ob;
  PlayEnhMetaFile(hlp.canvas.handle, mf.handle,
    rect(lin, obn, lks + br, o + ho));
  for y := 0 to bm.height - 1 do begin
    x := 0;
    pd := bm.scanline[y];
    ps := hlp.scanline[y];
    while x < b3 do begin
      if ps[x] = 255 then begin
        pd[x] := b;
        pd[x + 1] := g;
        pd[x + 2] := r;
      end else begin
        links := x div 3;
        while (ps[x] <> 255) and (x < b3) do inc(x, 3);
        breit := x div 3;
        bm.canvas.copyrect(rect(links, y, breit, y + 1),
          source.canvas, rect(0, y, bm.width, y + 1));
        continue;
      end;
      inc(x, 3);
    end;
  end;
  hlp.free;
end;

procedure TForm1.go;
begin
  if not sperre then begin
    doit(Dest, wmf, Trackbar1.position,
      Trackbar2.position, Trackbar3.position);
    canvas.draw(10, 10, Dest);
  end;
end;

procedure TForm1.FormDestroy(Sender: TObject);
begin
  source.free;
  Dest.free;
  wmf.free;
end;

procedure TForm1.FormCreate(Sender: TObject);
begin
  sperre := true;
  farbe := colortorgb(clbtnface);
  r := getrvalue(farbe);
  g := getgvalue(farbe);
  b := getbvalue(farbe);
  wmf := TMetafile.Create;
  source := TBitmap.create;
  source.loadfromfile('c:\villa.bmp');
  wmfladen('c:\schablone.wmf');
  Dest := TBitmap.create;
  Dest.pixelformat := pf24bit;
  Dest.width := source.width;
  Dest.height := source.height;
  b3 := Dest.width * 3;
  Trackbar2.OnChange := TrackBar1Change;
  Trackbar3.OnChange := TrackBar1Change;
  Grundstellung;
end;

procedure TForm1.wmfladen(s: string);
begin
  wmf.loadfromfile(s);
  f := wmf.height / wmf.width;
  if f > source.height / source.width then begin
    h := source.height;
    w := trunc(h / f);
  end else begin
    w := source.width;
    h := trunc(w * f);
  end;
  lks := (source.width - w) div 2;
  o := (source.height - h) div 2;
  Trackbar1.min := -lks;
  Trackbar1.max := w div 2 - 3;
  Trackbar2.min := -o;
  Trackbar2.max := h div 2 - 3;
  Trackbar3.max := source.height div 2;
  Trackbar3.min := -Trackbar3.max;
  Trackbar1.frequency := (abs(Trackbar1.min) + Trackbar1.max) div 25;
  Trackbar2.frequency := (abs(Trackbar2.min) + Trackbar2.max) div 25;
  Trackbar3.frequency := (abs(Trackbar3.min) + Trackbar3.max) div 25;
end;

procedure TForm1.Grundstellung;
begin
  Trackbar1.position := 0;
  Trackbar2.position := 0;
  Trackbar3.position := 0;
  sperre := false;
end;

procedure TForm1.Button1Click(Sender: TObject);
begin
  sperre := true;
  Grundstellung;
  go;
end;

procedure TForm1.TrackBar1Change(Sender: TObject);
begin
  go;
end;

procedure TForm1.FormPaint(Sender: TObject);
begin
  go;
end;

end.

//-----------------------------------------------------------------------

// Erweiterung:

// Falls man nach obigem Code doch spitzwinklige Schablonen einsetzt, kommt
// es zu abgehackten Übergängen wie hier im Bild mittels Pfeilen
// gekennzeichnet ist:

// In so einem Fall sollte man mit einer zweiten Schablone arbeiten, welche
// die erste Schablone fließend umfasst:


baum (wmf)	baumhlp (wmf)	Silhouetten- vergleich
(Originalgrößen)			Dest(bmp)

// Und hier der etwas geänderte Code dafür:

type
  TForm1 = class(TForm)
    Button1: TButton;
    Trackbar1: TTrackbar;
    Trackbar2: TTrackbar;
    Trackbar3: TTrackbar;
    procedure FormPaint(Sender: TObject);
    procedure FormCreate(Sender: TObject);
    procedure FormDestroy(Sender: TObject);
    procedure Button1Click(Sender: TObject);
    procedure TrackBar1Change(Sender: TObject);
  private
    w, h, lks, o, b3, rand: integer;
    Dest, Source: TBitmap;
    wmf, hwmf: TMetafile;
    ps, pd: PBytearray;
    sperre: boolean;
    Farbe: TColor;
    r, g, b: byte;
    f: single;
  public
    procedure go;
    procedure Grundstellung;
    procedure wmfladen(s: string);
    procedure doit(bm: TBitmap; mf, hmf: TMetafile; waag, senk, ob: integer);
  end;

var
  Form1: TForm1;

implementation

{$R *.DFM}

procedure TForm1.doit(bm: TBitmap; mf, hmf: TMetafile; waag, senk, ob:
  integer);
var
  hlp, hhlp: TBitmap;
  x, y, links, rechts, br, ho, lin, obn: integer;
begin
  SetStretchBltMode(bm.canvas.handle, STRETCH_HALFTONE);
  hlp := TBitmap.create;
  hlp.pixelformat := pf24bit;
  hlp.width := bm.width;
  hlp.height := bm.height;
  hhlp := TBitmap.create;
  hhlp.pixelformat := pf24bit;
  hhlp.width := bm.width;
  hhlp.height := bm.height;
  lin := lks + waag;
  obn := o + senk + ob;
  br := w - waag;
  ho := h - senk + ob;
  PlayEnhMetaFile(hlp.canvas.handle, mf.handle,
    rect(lin + rand, obn + rand, lks + br - rand, o + ho - rand));
  PlayEnhMetaFile(hhlp.canvas.handle, hmf.handle,
    rect(lin, obn, lks + br, o + ho));
  for y := 0 to bm.height - 1 do begin
    x := 0;
    pd := bm.scanline[y];
    ps := hhlp.scanline[y];
    while (x < b3) and (ps[x] = 255) do inc(x, 3);
    links := x div 3;
    while (ps[x] <> 255) and (x < b3) do inc(x, 3);
    rechts := x div 3;
    if rechts > links then
      bm.canvas.copyrect(rect(links, y, rechts, y + 1),
        source.canvas, rect(0, y, bm.width, y + 1));
    ps := hlp.scanline[y];
    x := 0;
    while x < b3 do begin
      if ps[x] = 255 then begin
        pd[x] := b;
        pd[x + 1] := g;
        pd[x + 2] := r;
      end;
      inc(x, 3);
    end;
  end;
  hlp.free;
  hhlp.free;
end;

procedure TForm1.go;
begin
  if not sperre then begin
    doit(Dest, wmf, hwmf, Trackbar1.position,
      Trackbar2.position, Trackbar3.position);
    canvas.draw(10, 10, Dest);
  end;
end;

procedure TForm1.FormDestroy(Sender: TObject);
begin
  source.free;
  Dest.free;
  wmf.free;
  hwmf.free;
end;

procedure TForm1.FormCreate(Sender: TObject);
begin
  sperre := true;
  rand := 5;
  farbe := colortorgb(clbtnface);
  r := getrvalue(farbe);
  g := getgvalue(farbe);
  b := getbvalue(farbe);
  wmf := TMetafile.Create;
  hwmf := TMetafile.Create;
  source := TBitmap.create;
  source.loadfromfile('c:\villa.bmp');
  wmfladen('c:\baum.wmf');
  hwmf.loadfromfile('c:\baumhlp.wmf');
  Dest := TBitmap.create;
  Dest.pixelformat := pf24bit;
  Dest.width := source.width;
  Dest.height := source.height;
  b3 := Dest.width * 3;
  Trackbar2.OnChange := TrackBar1Change;
  Trackbar3.OnChange := TrackBar1Change;
  Grundstellung;
end;

procedure TForm1.wmfladen(s: string);
begin
  wmf.loadfromfile(s);
  f := wmf.height / wmf.width;
  if f > source.height / source.width then begin
    h := source.height;
    w := trunc(h / f);
  end else begin
    w := source.width;
    h := trunc(w * f);
  end;
  lks := (source.width - w) div 2;
  o := (source.height - h) div 2;
  Trackbar1.min := -lks;
  Trackbar1.max := w div 2 - 3 - rand;
  Trackbar2.min := -o;
  Trackbar2.max := h div 2 - 3 - rand;
  Trackbar3.max := source.height div 2;
  Trackbar3.min := -Trackbar3.max;
  Trackbar1.frequency := (abs(Trackbar1.min) + Trackbar1.max) div 25;
  Trackbar2.frequency := (abs(Trackbar2.min) + Trackbar2.max) div 25;
  Trackbar3.frequency := (abs(Trackbar3.min) + Trackbar3.max) div 25;
end;

procedure TForm1.Grundstellung;
begin
  Trackbar1.position := 0;
  Trackbar2.position := 0;
  Trackbar3.position := 0;
  sperre := false;
end;

procedure TForm1.Button1Click(Sender: TObject);
begin
  sperre := true;
  Grundstellung;
  go;
end;

procedure TForm1.TrackBar1Change(Sender: TObject);
begin
  go;
end;

procedure TForm1.FormPaint(Sender: TObject);
begin
  go;
end;

// Ein weiteres Beispiel für diesen Code:

// Eine Schablone mit mehreren Durchbrüchen (z.B. Schrift) macht keinen
// Sinn, da dann kaum noch etwas von der Verkrümmung zu sehen ist.
// Sie aber: Text mit Bitmap-Füllung ausgeben
