// Ein Bild wird in die Form einer Ellipse gezwängt. Die Berechnung
// ist an den Algorithmus von Jack Bresenham angelehnt. Zusätzlich
// kann das Bild gestreckt werden (siehe Button 6).
// Mittels Button4 kann man im Vorfeld die benötigte Größe ermitteln

// Getestet mit RS 10.4 unter Win11

Ausgangsbild	Button 1

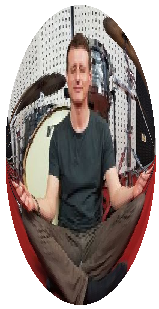

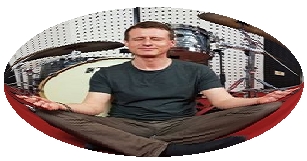

Button 2	Button 3
Button 5	Button 6

const
  mindest = 25;

type
  rcd = Record
    cx, cy: Integer;
  end;

  prz = 10 .. 200; // ein Zehntel bis doppelt so hoch wie breit
  brt = mindest .. 1000;

function DrawEllipse(source: TGraphic; cnv: TCanvas; x0, y0: Integer;
  breit: brt; hoch: prz; rand: Integer = 0; farbe: TColor = 0;
  streckung: Word = 0): rcd;
var
  rx2, ry2, rx4, ry4, F, Fx, Fy, ry, x, y, yy, dff, rnd: Integer;
  bm: TBitmap;
  xx: single;

  procedure spalte(x, y, z: Integer);
  begin
    cnv.copyrect(rect(x - 1, y, x, z + streckung), bm.Canvas,
      rect(x - bm.width - 1 + dff, 0, x - bm.width + dff, bm.height));
  end;

  procedure doit;
  begin
    SetStretchBltMode(cnv.handle, STRETCH_HALFTONE);
    spalte(x0 - x, y0 - y, y0 + y);
    spalte(x0 + x, y0 - y, y0 + y);
  end;

  procedure DrawArc(R: TRect; StartAngle, EndAngle: single);
  var
    MX, MY, RX, YR, SA, EA, P2: single;
    SX, SY, EX, EY: Integer;
  begin
    P2 := PI / 180;
    RX := (R.Right - R.Left) / 2;
    YR := (R.Bottom - R.Top) / 2;
    MX := R.Left + RX;
    MY := R.Top + YR;
    SA := StartAngle * P2;
    EA := EndAngle * P2;
    SX := Round(MX + sin(SA) * RX);
    SY := Round(MY - cos(SA) * YR);
    EX := Round(MX + sin(EA) * RX);
    EY := Round(MY - cos(EA) * YR);
    Arc(cnv.handle, R.Left, R.Top, R.Right, R.Bottom, EX, EY, SX, SY);
  end;

begin
  bm := TBitmap.create(breit, breit + streckung);
  Result.cy := -1;
  try
    rand := rand + ord(rand = 1); // muss zwecks Randabdeckung ungleich 1 sein
    if rand > breit div 4 then
      rand := breit div 4;
    ry := Round(breit * (hoch / 200));
    Result.cy := ry * 2 + rand * 2 + streckung;
    Result.cx := breit + rand * 2;
    if source = nil then
      exit;
    dff := breit - x0 - rand;
    with bm.Canvas do
    begin
      SetStretchBltMode(handle, STRETCH_HALFTONE);
      stretchdraw(cliprect, source);
    end;
    breit := Round(breit * 0.5);
    inc(x0, breit + rand);
    inc(y0, ry + rand);
    rx2 := breit * breit;
    ry2 := ry * ry;
    rx4 := rx2 + rx2;
    ry4 := ry2 + ry2;
    F := Round(ry2 - rx2 * ry + 0.25 * breit);
    Fx := 0;
    Fy := rx4 * ry;
    x := 0;
    y := ry;
    doit;
    while Fx < Fy do
    begin
      if F >= 0 then
      begin
        dec(y);
        Fy := Fy - rx4;
        F := F - Fy;
      end;
      inc(x);
      Fx := Fx + ry4;
      F := F + Fx + ry2;
      doit;
    end;
    xx := x + 0.5;
    yy := pred(y);
    F := Round(ry2 * xx * xx + rx2 * yy * yy - rx2 * ry2);
    while y > 0 do
    begin
      if F <= 0 then
      begin
        inc(x);
        Fx := Fx + ry4;
        F := F + Fx;
      end;
      dec(y);
      Fy := Fy - rx4;
      F := F + rx2 - Fy;
      doit;
    end;
    if rand > 0 then
      with cnv do
      begin
        rnd := rand div 2;
        brush.Style := bsClear;
        pen.width := rand;
        pen.Color := farbe;
        DrawArc(rect(x0 - breit - rnd, y0 - rnd - ry + streckung,
          x0 + breit + rnd, y0 + ry + rnd + streckung), 90, 270);
        DrawArc(rect(x0 - breit - rnd, y0 - rnd - ry, x0 + breit + rnd,
          y0 + ry + rnd), 270, 90);
        moveto(x0 - breit - rnd, y0);
        lineto(x0 - breit - rnd, y0 + streckung);
        moveto(x0 + breit + rnd, y0);
        lineto(x0 + breit + rnd, y0 + streckung);
      end;
  except
    Result.cx := -1
  end;
  bm.Free;
end;

function dimensions(Breite: brt; Prozent: prz; rand: Integer;
  streckung: Word): rcd;
begin
  Result := DrawEllipse(nil, nil, 0, 0, Breite, Prozent, rand, 0, streckung);
end;


// --- Beispiele ---

procedure TForm1.Button1Click(Sender: TObject);
var
  Quelle: TGraphic;
  Ziel: TCanvas;
  x, y: Integer;
  Prozent: prz;
  Breite: brt;
begin
  x := 0;
  y := 0;
  Breite := 250;
  Prozent := 100; // Kreisförmig
  Ziel := Canvas; // z.B.
  Quelle := Image1.Picture.Graphic;
  if DrawEllipse(Quelle, Ziel, x, y, Breite, Prozent).cx < mindest then
    ShowMessage('Fehler');
end;

procedure TForm1.Button2Click(Sender: TObject);
var
  Quelle: TGraphic;
  Ziel: TCanvas;
  x, y: Integer;
  Prozent: prz;
  Breite: brt;
begin
  x := 280;
  y := 10;
  Breite := 156;
  Prozent := 200; // doppelt so hoch wie breit
  Ziel := Canvas;
  Quelle := Image1.Picture.Graphic;
  DrawEllipse(Quelle, Ziel, x, y, Breite, Prozent);
end;

procedure TForm1.Button3Click(Sender: TObject);
var
  Quelle: TGraphic;
  Ziel: TCanvas;
  x, y: Integer;
  Prozent: prz;
  Breite: brt;
begin
  x := 20;
  y := 320;
  Breite := 300;
  Prozent := 50; // halb so hoch wie breit
  Ziel := Canvas;
  Quelle := Image1.Picture.Graphic;
  DrawEllipse(Quelle, Ziel, x, y, Breite, Prozent);
end;

// ----------------------------------------------

// zuerst Abmaße ermitteln

var
  Mass: rcd;
  Breite: brt = 265;
  Prozent: prz = 67;
  rand: Integer = 6;
  streckung: Word = 0;

procedure TForm1.Button4Click(Sender: TObject);
begin
  Mass := dimensions(Breite, Prozent, rand, streckung);
  ShowMessage('Breite: ' + InttoStr(Mass.cx) + #13 + 'Höhe: ' +
    InttoStr(Mass.cy));
end;

// dann mit roter Umrandung zeichnen

procedure TForm1.Button5Click(Sender: TObject);
begin
  DrawEllipse(Image1.Picture.Graphic, Canvas, 10, 10, Breite, Prozent,
    rand, clRed);
end;

// ----------------------------------------------

// blaue Umrandung und Streckung

procedure TForm1.Button6Click(Sender: TObject);
const
  dehnung = 100;
begin
  DrawEllipse(Image1.Picture.Graphic, Canvas, 10, 10, 250, 33, 5,
    clblue, dehnung);
end;
