// Mit dem folgenden Code kann man Bilder nach oben und/oder unten biegen.
// Der Wert der Variablen "Kruemmung" (Bogen) bestimmt die Krümmung und deren
// Richtung. Die Variable "beides" (ObenUnten) legt fest, ob einseitig oder
// beidseitig gekrümmt werden soll. Die Variable "Y" (oben) legt dabei immer
// den obersten Punkt des gekrümmten Bildes fest. Wenn man im Vorfeld nur die
// künftig benötigte Fläche ermitten will, kann man das, wie unten unter
// "Button2Click" aufgeführt ist, einfach nur berechnen lassen. Die Variable
// "Wiederholung" legt die Anzahl der Wellenbäuche und -täler fest, und mit
// "Sart" wird der Wellenbeginn festgelegt.


// Getestet mit RS 10.4 unter Win11

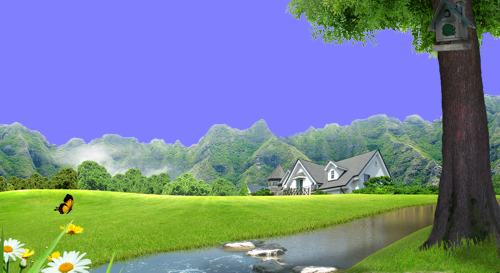

Ausgangsbild

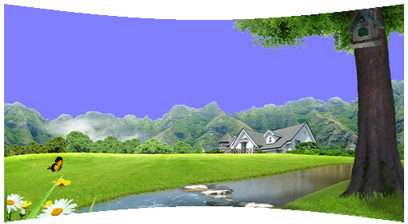

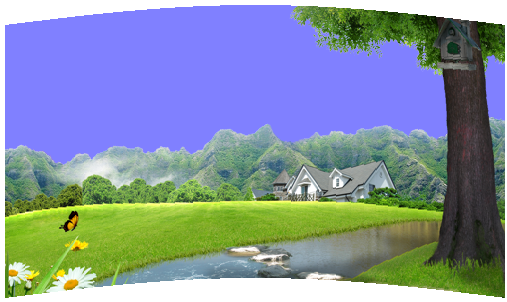

Bogen = -20 ObenUnten = false Wiederholung = 1 Start = 0	Bogen = 20 ObenUnten = false Wiederholung = 1 Start = 0
Bogen = -20 ObenUnten = true Wiederholung = 1 Start = 0	Bogen = 20 ObenUnten = true Wiederholung = 1 Start = 0

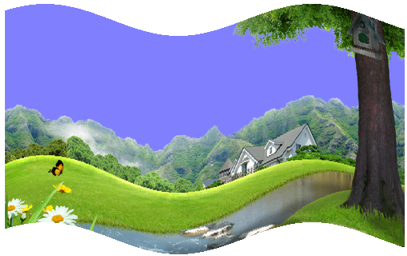

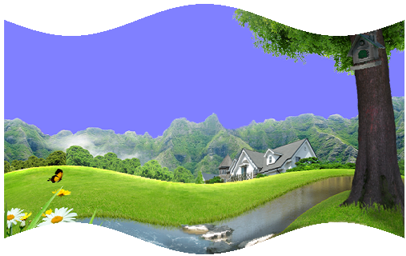

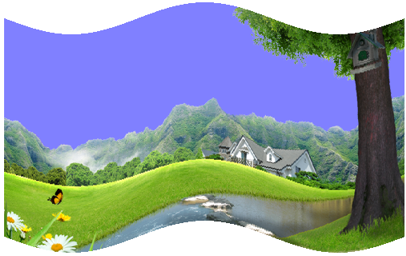

Bogen = 20 Wiederholung = 3 ObenUnten = true Start = 0	Bogen = 20 Wiederholung = 3 ObenUnten = false Start = 0

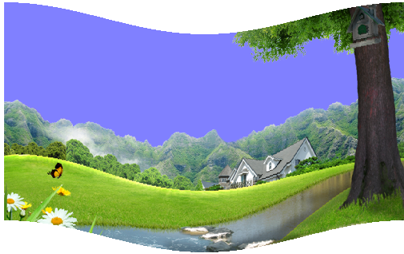

Bogen = -20 Wiederholung = 2 ObenUnten = false Start = 50	Bogen = 20 Wiederholung = 4 ObenUnten = false Start = 200

// uses Vcl.Imaging.PngImage,  UITypes;

var
  png: TPngImage;

procedure TForm1.FormCreate(Sender: TObject);
begin
  png := TPngImage.Create;
  png.LoadFromFile('D:\Bilder\Lands.png'); // z.B.
end;

procedure TForm1.FormDestroy(Sender: TObject);
begin
  FreeAndNil(png);
end;

function Curved(gr: TGraphic; Kruemmung: Shortint; beides: Boolean;
  Wiederholung: byte = 1; Start: Integer = 0; Ziel: TCanvas = nil;
  x: Integer = 0; y: Integer = 0; Grund: PColor = nil): Integer;
var
  I, Zo, Zu, Dff, H, F, W, T, O: Integer;
  bmp: TBitmap;
  C: TColor;
  function Offs(S: Single): Integer;
  begin
    Result := Round(Kruemmung * sin(Wiederholung * pi * (I + Start) / S));
  end;

begin
  bmp := TBitmap.Create;
  F := ord(not beides) * 2 - 1;
  W := ord(Wiederholung > 1);
  T := y + Kruemmung * W;
  if Ziel <> nil then
  begin
    SetStretchBltMode(Ziel.handle, STRETCH_HALFTONE);
    if Grund <> nil then
      C := Grund^
    else
      C := Ziel.Brush.Color;
    // für alle Typen; auch Icons
    bmp.PixelFormat := pf32Bit;
    bmp.SetSize(gr.width, gr.height);
    bmp.Canvas.Brush.Color := C;
    bmp.Canvas.FillRect(bmp.Canvas.cliprect);
    bmp.Canvas.Draw(0, 0, gr);
    // -----------------------
  end;
  H := 0;
  if (Kruemmung < 0) then
    Dff := Kruemmung
  else
    Dff := 0;
  for I := 0 to pred(gr.width) do
  begin
    if beides and (T < 0) then
    begin
      O := Offs(gr.width);
      Zo := O - Dff * 2;
      Zu := -O + Dff;
    end
    else
    begin
      Zo := Offs(gr.width + Start) - Dff * (W + 1);
      Zu := Zo * F;
    end;
    if (Zo > H) and (not beides or (W = 1)) then
      H := Zo;
    if Ziel <> nil then
      Ziel.CopyRect(rect(I + x, Zo + T, succ(I) + x, bmp.height + Zu + T),
        bmp.Canvas, rect(I, 0, succ(I), bmp.height))
  end;
  Result := gr.height;
  if beides and (T < 0) then
    Result := Result + Round(H * pi / 10)
  else
  begin
    if beides or (T > 0) then
      Result := Result + H * 2
    else
    begin
      if T = 0 then
        Result := Result + Round(H)
      else
        Result := Result + Round(H * 0.667)
    end;
  end;
  bmp.Free;
end;


// --- Beispiele ---

// Darstellung eines transparenten Bildes mit
// blauer Freifläche
procedure TForm1.Button1Click(Sender: TObject);
var
  Links, Oben, Start: Integer;
  Bogen: Shortint;
  Grund: TColor;
  ObenUnten: Boolean;
  Wdrhlng: byte;
begin
  Grund := clBlue;
  Links := 100;
  Oben := 50;
  Bogen := -20;
  Wdrhlng := 1;
  Start := 0;
  ObenUnten := false;
  Curved(png, Bogen, ObenUnten, Wdrhlng, Start, Canvas, Links, Oben, @Grund);
end;

// Beispiel für nur Berechnung
procedure TForm1.Button2Click(Sender: TObject);
var
  Bogen: Shortint;
  Start, Hoehe: Integer;
  ObenUnten: Boolean;
  Wdrhlng: byte;
begin
  Wdrhlng := 1;
  Start := 0;
  Bogen := -20;
  ObenUnten := false;
  Hoehe := Curved(png, Bogen, ObenUnten, Wdrhlng, Start);
  showmessage('Original =  ' + inttostr(png.width) + ' x ' +
    inttostr(png.height) + ' Pixel' + #13#10 + 'Benötigte Fläche = ' +
    inttostr(png.width) + ' x ' + inttostr(Hoehe) + ' Pixel');
end;

// Bild scheinbar transparent,
// weil gleiche Farbe wie Canvas.Brush.Color
procedure TForm1.Button3Click(Sender: TObject);
begin
  Curved(png, 20, true, 1, 0, Canvas, 100, 50);
end;

// Mehrfach Wellenbauch und -tal mit einer Ausdehnung
procedure TForm1.Button4Click(Sender: TObject);
var
  Bogen: Shortint;
  ObenUnten: Boolean;
  Wdrhlng: byte;
  Grund: TColor;
  Start: Integer;
begin
  Bogen := 20;
  Wdrhlng := 3;
  Grund := $FF8080;
  ObenUnten := false;
  Start := 200;
  Curved(png, Bogen, ObenUnten, Wdrhlng, Start, Canvas, 100, 50, @Grund);
end;

// Mehrfach Wellenbauch und -tal mit Ausdehnung nach oben und unten
procedure TForm1.Button5Click(Sender: TObject);
var
  Bogen: Shortint;
  ObenUnten: Boolean;
  Wdrhlng: byte;
  Start: Integer;
begin
  Bogen := 20;
  Wdrhlng := 3;
  Start := 0;
  ObenUnten := true;
  Curved(png, Bogen, ObenUnten, Wdrhlng, Start, Canvas, 100, 50);
end;
