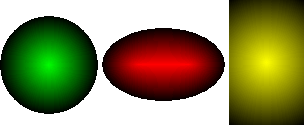

// Verschiedene Farbverläufe.

// Getestet mit D4 unter XP

// 1. Variante: Sehr simple Methode um den Verlauf einer Farbe hin zu
// Schwarz auf einer Zeichenfläche (TCanvas) zu realisieren.

procedure verlauf(cnv: TCanvas; Rot, Gruen, Blau, vertikal, dunkler: boolean);
var
  stufe, faktor, farbe, richtung: integer;
begin
  if not Rot and not Gruen and not Blau then begin
    Rot := true;
    Gruen := Rot;
    Blau := Rot;
  end;
  with cnv, cnv.cliprect do begin
    if vertikal then richtung := (bottom - top) else richtung := (right - left);
    faktor := succ(richtung div 256);
    for stufe := 0 to 255 do begin
      farbe := abs(ord(dunkler) * 255 - stufe);
      Brush.Color := RGB(ord(Rot) * farbe, ord(Gruen) * farbe, ord(blau) * farbe);
      if vertikal then
        FillRect(Rect(0, stufe * faktor, right, succ(stufe) * faktor))
      else FillRect(Rect(stufe * faktor, 0, succ(stufe) * faktor, bottom));
    end;
  end;
end;

// ------------------ Beispiel --------------

// Die Fläche einer Paintbox erhält einen Farbverlauf.

procedure TForm1.FormPaint(Sender: TObject);
begin
  verlauf(paintbox1.canvas, true,  false, true,  false, true); // violett
(*                        , true,  false, false,               // rot
                          , true,  true,  false,               // gelb
                          , false, false, true,                // blau
                          , false, true,  false,               // grün
                          , false, true,  true,                // blaugrün
                          , false, false, false,               // grau
                          , true,  true,  true,                // grau *)
end;

// ----------------------------------------------------------------------

// 2. Variante: Es können zwei Farben und ein Rechteck definiert werden.

procedure DrawGradient(const Canvas: TCanvas; C1, C2: TColor;
  X1, Y1, X2, Y2: Integer; Horizontal: Boolean);
var
  Y, R, G, B, H, DR, DB, DG: Integer;
  RC1, GC1, BC1: Integer;
  RC2, GC2, BC2: Integer;
begin
  if Y1 > Y2 then begin
    Y := Y1;
    Y1 := Y2;
    Y2 := Y;
  end;
  if X1 > X2 then begin
    Y := X1;
    X1 := X2;
    X2 := Y;
  end;
  C1 := ColorToRGB(C1);
  C2 := ColorToRGB(C2);
  RC1 := GetRValue(C1);
  GC1 := GetGValue(C1);
  BC1 := GetBValue(C1);
  RC2 := GetRValue(C2);
  GC2 := GetGValue(C2);
  BC2 := GetBValue(C2);
  DR := RC2 - RC1;
  DG := GC2 - GC1;
  DB := BC2 - BC1;
  if Horizontal then begin
    H := pred(X2 - X1);
    for y := 0 to H do
    begin
      R := Round(RC1 + (DR * Y / H));
      G := Round(GC1 + (DG * Y / H));
      B := Round(BC1 + (DB * Y / H));
      Canvas.Brush.Color := RGB(R, G, B);
      Canvas.FillRect(Rect(X1 + Y, Y1, X1 + succ(Y), Y2));
    end;
  end else begin
    H := pred(Y2 - Y1);
    for y := 0 to H do
    begin
      R := Round(RC1 + (DR * Y / H));
      G := Round(GC1 + (DG * Y / H));
      B := Round(BC1 + (DB * Y / H));
      Canvas.Brush.Color := RGB(R, G, B);
      Canvas.FillRect(Rect(X1, Y1 + Y, X2, Y1 + succ(Y)));
    end;
  end;
end;

// ------------------ Beispiel --------------

// Die Fläche einer Form erhält zwei Farbverläufe.

procedure zeichnen;
begin
  with Form2 do begin
    DrawGradient(canvas, clLime, clRed, 0, 0,
      clientwidth div 2, clientheight, true);
    DrawGradient(canvas, clLime, clRed, clientwidth div 2,
      0, clientwidth, clientheight, false);
  end;
end;

procedure TForm2.FormPaint(Sender: TObject);
begin
  zeichnen;
end;

procedure TForm2.FormResize(Sender: TObject);
begin
  zeichnen;
end;

// --------------------------------------------------------------------

// 3. Variante: Es werden Linien auf eine Zeichenfläche gezeichnet.
// Man kann Farbverläufe innerhalb eines Rechtecks mit mehreren Farben
// horizontal oder vertikal erstellen.

type
  rgbarray = array[0..2] of byte;

procedure
  Farbverlauf(cv: TCanvas; Rect: TRect; horizontal: boolean; c: array of
    TColor);
var
  x, y, z, stelle, mx, bis, fach, mass: integer;
  faktor: double;
  a: rgbarray;
  b: array of rgbarray;
  merkw: integer;
  merks: TPenStyle;
  merkp: TColor;
begin
  mx := high(c);
  if mx > 0 then begin
    if horizontal then mass := rect.right - rect.left
    else mass := rect.bottom - rect.top;
    setlength(b, mx + 1);
    for x := 0 to mx do begin
      c[x] := colortorgb(c[x]);
      b[x][0] := getrvalue(c[x]);
      b[x][1] := getgvalue(c[x]);
      b[x][2] := getbvalue(c[x]);
    end;
    merkw := cv.Pen.Width;
    merks := cv.Pen.Style;
    merkp := cv.Pen.Color;
    cv.Pen.Width := 1;
    cv.Pen.Style := psSolid;
    fach := round(mass / mx);
    for y := 0 to mx - 1 do begin
      if y = mx - 1 then bis := mass - y * fach - 1
      else bis := fach;
      for x := 0 to bis do begin
        stelle := x + y * fach;
        if bis = 0 then faktor := 1 else
          faktor := x / bis;
        for z := 0 to 2 do
          a[z] := trunc(b[y][z] + ((b[y + 1][z] - b[y][z]) * faktor));
        cv.Pen.Color := RGB(a[0], a[1], a[2]);
        if horizontal then begin
          cv.MoveTo(rect.left + stelle, Rect.Top);
          cv.LineTo(rect.left + stelle, Rect.Bottom);
        end else begin
          cv.MoveTo(rect.left, rect.top + stelle);
          cv.LineTo(rect.right, rect.top + stelle);
        end;
      end;
    end;
    b := nil;
    cv.Pen.Width := merkw;
    cv.Pen.Style := merks;
    cv.Pen.Color := merkp;
  end
  else showmessage('Es müssen mindestens 2 Farben angegeben werden');
end;

// ------------------ Beispiel --------------

// ein Rechteck wird von links nach rechts mit 6 Farben gefüllt

procedure TForm1.Button3Click(Sender: TObject);
var links, oben, rechts, unten: integer;
begin
  links := 10;
  oben := 10;
  rechts := 160;
  unten := 100;
  canvas.pen.color := clblack;
  canvas.brush.style := bsclear;
  canvas.rectangle(links, oben, rechts, unten);
  farbverlauf(canvas, rect(links + 1, oben + 1, rechts - 1, unten - 1), true,
    [clred, clwhite, clblack, clyellow, clgreen, claqua]);
end;

// ---------------------------------------------------------------------------

// 4. Variante: Um mehrere Verläufe zu benutzen und möglichst Flackern
// zu vermeiden, wird ein Bitmap zu Hilfe genommen. An dessen oberen Rand
// verlaufen andere Farben als am unteren Rand und auch von oben nach unten
// wird ein einfacher Verlauf realisiert.

type
  rgbarray = array[0..2] of byte;
  argbarray = array of rgbarray;

var bmp: TBitmap;

procedure TForm1.FormCreate(Sender: TObject);
begin
  bmp := TBitmap.create;
  bmp.pixelformat := pf24bit;
end;

procedure TForm1.FormDestroy(Sender: TObject);
begin
  bmp.free;
end;

procedure farbverlauf
  (dc: HDC; x, y, breit, hoch: integer; oben, unten: array of TColor);
var
  b1, b2: rgbarray;
  o, u, w, h, j, c, z, fo: integer;
  ao: argbarray;
  au: argbarray;
  p: PBytearray;
  procedure rgbermitteln(at: array of TColor; ar: argbarray; k: integer);
  var i: integer;
  begin
    for i := 0 to k do begin
      at[i] := colortorgb(at[i]);
      ar[i][2] := getrvalue(at[i]);
      ar[i][1] := getgvalue(at[i]);
      ar[i][0] := getbvalue(at[i]);
    end;
  end;
  function rechnen(ar: argbarray): byte;
  begin
    result := trunc(ar[j][z] + (ar[j + 1][z] - ar[j][z]) * (w / fo));
  end;
begin
  o := high(oben);
  u := high(unten);
  if o = u then begin
    if o > 0 then begin
      bmp.width := breit;
      bmp.height := hoch;
      setlength(ao, o + 1);
      setlength(au, u + 1);
      rgbermitteln(oben, ao, o);
      rgbermitteln(unten, au, u);
      fo := trunc(breit / o + 1) * 3;
      for h := 0 to hoch - 1 do begin
        p := bmp.scanline[h];
        for j := 0 to o do begin
          w := 0;
          while w <= fo - 1 do begin
            c := j * fo + w;
            if c <= breit * 3 - 1 then begin
              for z := 0 to 2 do begin
                b1[z] := rechnen(ao);
                b2[z] := rechnen(au);
                p[c + z] := trunc(b1[z] + (b2[z] - b1[z]) * (h / hoch));
              end;
            end;
            inc(w, 3);
          end;
        end;
      end;
      bitblt(dc, x, y, breit, hoch, bmp.canvas.handle, 0, 0, srccopy);
    end else showmessage('Es müssen mindestens zwei Farben angegeben werden!');
  end else
    showmessage('Die Anzahl der Farben muss oben und unten gleich sein!');
end;

// ------------------ Beispiel --------------

// Ein Rechteck von 120 Pixel Breite und 120 Pixel Höhe wird mit
// einem Mehrfach-Farbverlauf gefüllt

procedure TForm1.Button3Click(Sender: TObject);
begin
  farbverlauf(canvas.handle, 20, 30, 120, 120,
    [clblack, claqua, clblack, clfuchsia, clblack, clyellow, clblack],
    [clblack, clyellow, clblack, cllime, clblack, clred, clblack]);
end;

// -------------------------------------------------------------------------

// 5. Variante: Wer nur einen einfachen Verlauf zwischen zwei Farben benötigt,
// kann den folgenden Code verwenden, welcher die Farben mittels API-Aufruf
// einem Bitmap zuweist. Zusätzlich zu den vier Verlaufsrichtungen kann die
// Dominanz der zuerst benannten Farbe gesteuert werden, wodurch unterschiedlich
// starke Verläufe realisiert werden.

type
  Richtung = (VonLinksNachRechts, VonRechtsNachLinks,
    VonObenNachUnten, VonUntenNachOben);

procedure verlaufx(bm: TBitmap; wdth, hght: integer;
  Start, Ende: TColor; Dominanz: Single; wie: Richtung);
var
  tb: tagBITMAP;
  i, j: integer;
  s: Single;
  CStep, TmpC: array[0..2] of Single;
  ColorS, ColorE: array[0..2] of byte;
  BmBitsx: array of array[0..3] of byte;
  function CalcStep(von, bis: integer): Single;
  begin
    if von > bis then begin
      Result := von - bis;
      if Result <> 0 then
        Result := -(Result / (wdth * Dominanz))
    end else begin
      Result := bis - von;
      if Result <> 0 then
        Result := Result / (wdth * Dominanz);
    end;
  end;
  procedure quad(wh: integer);
  begin
    BmBitsx[i + j * wh][3] := 0;
    BmBitsx[i + j * wh][2] := trunc(TmpC[0]);
    BmBitsx[i + j * wh][1] := trunc(TmpC[1]);
    BmBitsx[i + j * wh][0] := trunc(TmpC[2]);
  end;
  procedure steps;
  var x: integer;
  begin
    for x := 0 to 2 do
      TmpC[x] := TmpC[x] + CStep[x];
  end;
begin
  if (wdth < 2) or (hght < 2) then raise exception.create('Bitmap-Abmaße zu niedrig');
  if ord(wie) < 2 then s := wdth / 10 else s := hght / 10;
  if (dominanz < 1) or (dominanz > s) then
    raise exception.create('Dominanz überschreitet Toleranzgrenze');
  Start := ColorToRGB(Start);
  Ende := ColorToRGB(Ende);
  CopyMemory(@ColorS, @Start, 3);
  CopyMemory(@ColorE, @Ende, 3);
  for i := 0 to 2 do begin
    CStep[i] := CalcStep(ColorS[i], ColorE[i]);
    TmpC[i] := ColorS[i];
  end;
  setlength(BmBitsx, wdth * hght);
  case wie of
    VonLinksNachRechts: begin
        for i := 0 to wdth - 1 do begin
          steps;
          for j := 0 to hght - 1 do
            quad(wdth);
        end;
      end;
    VonUntenNachOben: begin
        for j := wdth - 1 downto 0 do begin
          steps;
          for i := 0 to hght - 1 do
            quad(hght);
        end;
      end;
    VonObenNachUnten: begin
        for j := 0 to wdth - 1 do begin
          steps;
          for i := 0 to hght - 1 do
            quad(hght);
        end;
      end;
  else begin
      for i := wdth - 1 downto 0 do begin
        steps;
        for j := 0 to hght - 1 do
          quad(wdth);
      end;
    end;
  end;
  with tb do begin
    bmtype := 0;
    bmwidth := wdth;
    bmheight := hght;
    bmwidthbytes := wdth * 4;
    bmplanes := 1;
    bmbitspixel := 32;
    bmbits := bmbitsx;
  end;
  bm.handle := CreateBitmapIndirect(tb);
  BmBitsx := nil;
end;

// ------------------ Beispiel --------------

// Zwei Farbverläufe mit unterschiedlicher Dominanz der Farbe Gelb:

procedure TForm1.Button3Click(Sender: TObject);
var Bitmap: TBitmap;
begin
  Bitmap := TBitmap.create;
  verlaufx(Bitmap, 80, 40, clyellow, clblue, 1, VonLinksNachRechts);
  canvas.draw(310, 10, Bitmap);
  verlaufx(Bitmap, 80, 40, clyellow, clblue, 1.4, VonLinksNachRechts);
  canvas.draw(310, 55, Bitmap);
  Bitmap.free;
end;

// ---------------------------------------------------------------------------

// 6. Variante: Ein Farbverlauf unter Zuhilfenahme des "GDI".

type
  TForm1 = class(TForm)
    procedure FormPaint(Sender: TObject);
    procedure FormResize(Sender: TObject);
  private
    { Private-Deklarationen }
  public
    { Public-Deklarationen }
  end;

var
  Form1: TForm1;
  function GradientFill(hdc: HDC; pVertex: PTriVertex;
   dwNumVertex: DWORD; pMesh: Pointer;
   dwNumMesh: DWORD; dwMode: DWORD): Boolean; stdcall;
   external 'gdi32.dll' name 'GdiGradientFill';

implementation

{$R *.DFM}

procedure RechteckVerlauf(DC: HDC; x1, y1, x2, y2: integer; von, nach: TColor;
  horizontal: boolean);
type
  TVertex = packed record
    x, y: Integer;
    rot, gruen, blau, Alpha: Word;
  end;
const
  VertexCount = 2;
var
  Vertex: array[0..VertexCount - 1] of TVertex;
  TVRect: TGradientRect;
  richtung: Cardinal;
begin
  von := ColorToRGB(von);
  nach := ColorToRGB(nach);
  if horizontal then richtung := GRADIENT_FILL_RECT_H
  else richtung := GRADIENT_FILL_RECT_V;
  Vertex[0].x := x1;
  Vertex[0].y := y1;
  Vertex[0].rot := getrvalue(von) shl 8;
  Vertex[0].gruen := getgvalue(von) shl 8;
  Vertex[0].blau := getbvalue(von) shl 8;
  Vertex[0].Alpha := 0;
  Vertex[1].x := x2;
  Vertex[1].y := y2;
  Vertex[1].rot := getrvalue(nach) shl 8;
  Vertex[1].gruen := getgvalue(nach) shl 8;
  Vertex[1].blau := getbvalue(nach) shl 8;
  Vertex[1].Alpha := 0;
  with TVREct do begin
    UpperLeft := 0;
    LowerRight := 1;
  end;
  GradientFill(DC, @Vertex[0], VertexCount, @TVREct, 1, richtung);
end;
